固定污染源废气/大气环境在线气相色谱监测系统

未找到相应参数组，请于后台属性模板中添加

固定污染源废气在线气相色谱监测系统，具有高系统稳定性优势，以在线气相色谱（GC-FID）为核心，管路全程伴热且防爆，安全可靠。

测量结果实时准确，维护少，运行成本低。该系统可根据用户需求选配非甲烷总烃、苯系物等不同的测量参数。本系统可广泛用于石油化工、

印刷涂装、轮胎制造、汽车烤漆和制药等多种行业。

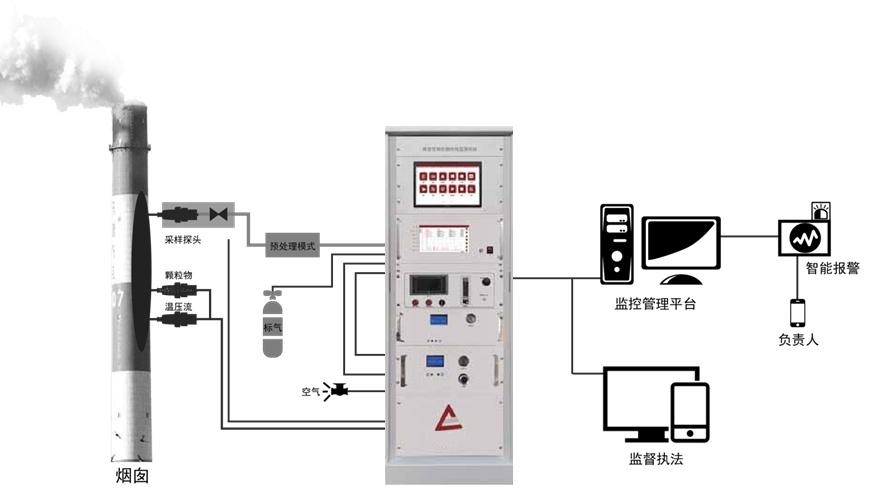

系统原理

样气经过多级过滤除尘且全程高温伴热，进入在线气相色谱仪，采用定量环定量，通过阀切换进入色谱柱，将不同的目标污染物分离并

依次进入氢火焰离子化检测器（FID）检测，测定其浓度，并通过数采仪，上传至相关部门。

产品特征

1. 采用高精度电子压力控制单元EPC，控制精度达到0.001psi

FPGA的高精度电子压力控制算法

实时温度和压力补偿，适应多种环境条件

2. 采用性能优越的FID检测器，具有自动点火与自我保护功能，实现无人值守，长期稳定运行

自动点火功能，开机、气源供应恢复或意外断电恢复后，自动点火

自动保护功能：气源供应不足时，火焰自动熄灭，且关闭氢气和空气流量

3. 高稳定性温度控制系统，控制精度达到0.01℃

4. 全程180℃高温伴热，避免高浓度高温度烟气中挥发性有机物冷凝和吸附

应用场景

1. 固定污染源挥发性有机物排放监测

2. 环境厂界挥发性有机物在线监测

3. VOC治理设置治理效果监测

4. 特征污染物的在线监测

5. 进口零部件达40%以上，维护量低，使用寿命长

技术参数

参数	项目指标	非甲烷总烃在线监测气相色谱仪	苯系物在线监测气相色谱仪	非甲烷总烃/苯系物在线监测气相色谱仪
系统参数	仪器尺寸	19 英寸标准机箱，高度 6U，633mm430mm266.7mm(LWH)
	电源规格	220VAC
	运行功率	500W
	模拟输入 / 输出	USB；继电器和 24V 电源接口；LAN；RS23；VGA
	工作环境	温度：5℃~35℃ ；湿度 20%RH~90%RH
性能指标	检测能力	甲烷、总烃、非甲烷总烃	苯、甲苯、乙苯、二甲苯、三甲苯、苯乙烯、异丙苯	甲烷、总烃、非甲烷总烃、苯、甲苯、乙苯、二甲苯、三甲苯、苯乙烯、异丙苯
	量程	0.01~10000ppm （可选）	0.05~1000ppm （可选）	甲烷、总烃、非甲烷总烃 0.01~10000ppm
	检出限	甲烷 10ppb 总烃 10ppb 甲烷总烃 10ppb	苯 50ppb	甲烷 10ppb 总烃 10ppb
	重复性	<1%
	零点漂移	漂移＜0.5%FS
	量程漂移	漂移＜1.0%FS
	分析周期	60s~180s （可选）	2min~20min （可选）	2min~20min （可选）
系统配置	色谱柱	填充柱、空柱	极性毛细柱	填充柱/极性毛细柱
	检测器	FID 检测器，1 个	FID 检测器，1 个	FID 检测器，2个
	载气种类	高纯氮气或零级空气（≥99.999%）	高纯氮气或零级空气
	样气要求	样气温度：环境温度~180℃；流速不低于 0.5L/min 或压力不低于 0.1Mpa
